JOHTAMISPAIKKAHARJOITUKSEN – VARAVERKKOHARJOITUKSEN NRO 13 LOPPURAPORTTI

1. Yleistä

Kaakkois-Suomen Viestikilta ry, Mikkelin Seudun radioamatöörit ry ja Pieksämäen
Radioamatöörit ry järjestivät 4.10.2025 Johtamispaikkaharjoituksen, jolla testattiin Etelä-Savon Pelastuslaitokselle rakennetun varaverkon viidettä vaihetta.
Harjoituksen yhtenä osana välitettiin Puumalassa toteutetun häiriötilannekeskus-
harjoituksen sanomia Puumalan paloasemalta Mikkelin paloasemalle. Kaikki sanomat siirtyivät hyvin ja oikea-aikaisesti palosemien välillä.
Tähän harjoitukseen ei kytketty valtakunnallista HF-yhteyttä. Tuota asiaa harjoitellaan erikseen.
Ennen harjoitusta siihen osallistuvat harjoittelivat sekä kerholla, että kotiasemillaan viestitystä verkossa käytettävillä sanomaohjelmilla.
Harjoitussuunnitelma ja turvallisuussuunnitelma toimitettiin ennen harjoitusta harjoitukseen osallistuville sekä Pelastuslaitokselle.
Tässä harjoituksessa oli ensimmäistä kertaa käytössä kolme toistinasemaa: Matti Muinosen (OH4MM-8) toistin Vanhamäentien varressa, Juvan Palosemalla kerhon toistin OH4RDD-3 ja Savonlinnassa toistin OH4RDS. Näin pystytiin toteuttamaan koko Etelä-Savon alueen kattava VHF-verkko. Myös Mikkelin kerhoasemalla oli mukana verkossa toistin OH4RDD-1, mutta sen ei tarvinut välittää sanomia, koska OH4MM-8 toistimen peittoalue oli niin laaja.

2. Yhteydet ja niiden toteuttaminen

Puheella toimittaessa tukeuduttiin läntisellä osalla Etelä-Savoa Mikkelin kerhon puhetoistimeen OH4RAC.
Itäisellä osalla Etelä-Savoa käytetii puheella Savonlinnassa olevaa toistinta OH4RAF.
Digitaalisessa siirrossa käytettiin taajuutta 144.825 MHz.

Sanomaverkossa käytettiin sovelluksia:

- äänikortin ohjauksessa SoundModem
- tavallinen viestittely EasyTerm
- varsinainen sanomaliikenne RMS Express (Winlink Express)
- pääosassa toistimia sanoman välityksen hoiti ohjelma Dire Wolf ja OH4MM-8
toistimella oli sanomia välittävänä sovelluksena Sound Modem.

Asemina olivat Mikkelin, Savonlinnan, Juvan, Puumalan ja Punkaharjun paloasemat, Pieksämäen kerhoasema ja Mikkelin kerhoasema, sekä yksi yksityinen radioamatööriasema OH4MM Vanhamäentien varressa.

Verkon toistimet sijaitsivat Juvalla (OH4RDD-3), Savonlinnassa (OH4RDS), Mikkelissä (OH4RDD-1) ja Vanhamäentien varressa (OH4MM-8).

Paloasemilla käytettiin radioamatöörien radioita ja tietokoneita

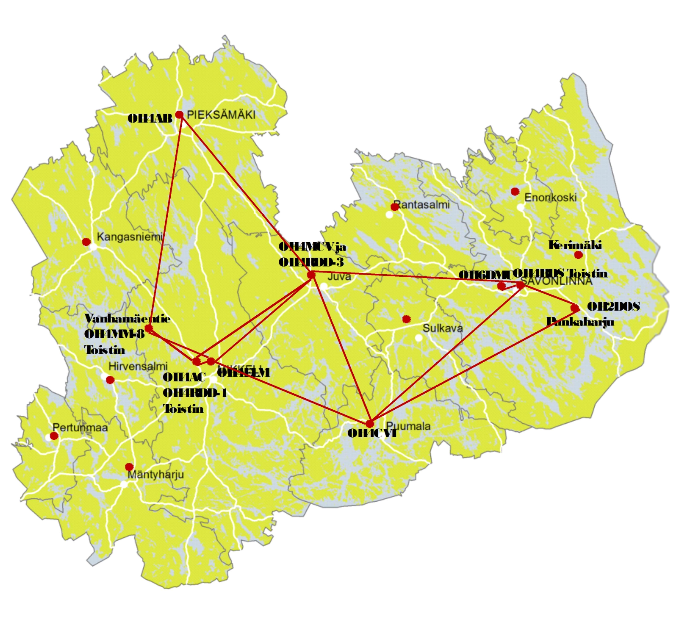

Harjoituksen digitaalisten yhteyksien kaavio

2.1. Puheyhteydet

Savonlinnan puhetoistimen (OH4RAF) kautta oli toimiva yhteys Savonlinnan paloaseman ja Punkaharjun paloaseman välillä.
Mikkelin Tuukkalanvuoren puhetoistimeen (OH4RAC) saatiin puheyhteydet Puumalaan ja Juvalle. Tämä toistin kantoi jopa Pieksämäen kerhoasemalle, joka sijaitsee korkealla paikalla Uhomäen päällä. Puhevaihe toteutettiin nopeutettuna ja siihen käytettiin vain varttitunti.

2.2. Digitaaliset yhteydet

Rakennettu verkko toimi kaikkien toistimien kautta hyvin. EasyTerm-sovellus kaatui kahdelta asemalta ja Winlink-sovellus kolmelta asemalta. Kuitenkin niistä selvittiin ohjelman ja/tai koneen alas ajolla.
Sanomat liikkuivat eri nopeuksilla, riippuen muusta liikenteestä ja yhteysvälistä. Mikäli yhteysvälillä oli toistin, saattoi sanoman läpimenon kokonaisaika olla kolminkertainen vastaavan kokoisen tiedoston suoraan siirtoon verrattuna. Tämä johtuu siitä, että asema ottaa ensi yhteyden toistinasemaan ja ”kättelee” sen kanssa. Sitten toistin ottaa yhteyden vasta-asemaan ja ”kattelee” sen kanssa. Sitten toistin ilmoittaa lähettäjäkoneelle, että saa lähettää ja sanoma siistyy vaiheittain toistimelle ja sitten vasta-asemalle. Lopuksi ovat jokaisen välin tarkastukset siitä, että sanoma on kokonaisuudessaan mennyt perille.

3. Harjoitukseen osallistuneet

Tapio Teittinen (OH4ELM), harjoituksen johtaja, Mikkkeli
Tuomo Malinen (OH4TJ), Mikkeli
Osmo Kiiski (OH4MCV), harjoituksen varajohtaja, Juva
Heikki Huttunen (OH4RD), turvallisuusvastaava, Mikkelin kerhoasema OH4AC
Martti Susitaival (OH4FSL), Mikkelin kerhoasema
Jukka Pakkanen (OH4CVI), Puumala
Reijo Anttonen (OH6DMU), Savonlinna
Jari Qvintus (OH2DOS), Punkaharju
Matti Muinonen (OH4MM), Vanhamäentien tukiasema OH4MM-8, Muinola
Vesa Kauppinen (OH4EA) Pieksämäen kerhoasema OH4AB

Kutsut

Kutsuina käytettiin harjoituksessa asemilla työskentelevien henkilöiden radioamatöörikutsuja sekä Mikkelin, että Pieksämäen radioamatöörikerhojen kutsuja.
EasyTerm -yhteyksillä kutsujen rakenne oli tyyppiä OH4XX-2.
Harjoitusta varten toteutetut toistinasemat käyttivät radioluvan mukaisia tai kerhon niille antamia kutsuja.

4. Ohjelmien käyttö ja liikennöinti

Aiemmista harjoituksista oppineena, varattiin jokaiselle sanomalle oma aikaikkunansa, EasyTermillä 2 minuuttia ja Winlinkillä 4 minuuttia. Näin rauhoitettiin taajuus etteivät tietokoneet ala kilpailemaan keskenään. Tuo aika riitti ruhtinaallisesti sekä sanoman kirjoittamiseen, että lähettämiseen. Joissakin tapauksissa oli sanomia jo kirjoitettu valmiiksi ohjelman lähtevien postien postilaatikkoon. Sanomiin ei vaadittu kuittauksia, koska ohjelmasta on nähtävissä meneekö sanoma perille. Myös datatiedoista on nähtävissä kaikki lähetetyt ja vastaanotetut sanomat kaikkine aikatietoineen.
Sovellukset EasyTerm tai Winlink ”kaatuivat” tilapäisesti neljällä asemalla. Nämä saatiin käyntiin ohjelman tai koneen alasajon avulla. Tämän johdosta jäi muutama sanomayhteys hetkeksi toteuttamatta. Ongelma ilmeni ainakin siten, että ohjelma lakkasi käynnistämästä lähetintä, vaikka se oli juuri toiminut moitteettomasti.
Piirroksen ” Harjoituksen digitaalisten yhteyksien kaavio” yhteysväleistä jäivät toteuttamatta ainoastaan välit Punkaharju – Puumala suoraan (tuli toistimen kautta) ja Savonlinnan paloasema – Savonlinnan toistin (laitevika). Muutoin kaikki kuvan yhteysvälit aukesivat.

5. Yhteenveto

Erinomaisen hyvää harjoituksessa oli Osmo Kiiskin (OH4MCV) rakentamien toistimien (OH4RDD-3 ja OH4RDS) toiminta luotettavasti. Näin saatiin toteutettua yhteydet usean toistimen kautta myös itäiseen osaan Etelä-Savoa.
Tiedossa oli jo ennakkoon, että Puumalasta saa hyvin yhteyden Mikkelin paloasemalle, mutta oli hienoa todeta, että sieltä saa yhteyden myös Savonlinnaan ja Pieksämäelle. Kaikki Pelastuslaitoksen sanomat tulivat hyvin perille. Tätä toimintaa tulee jatkaa muissa harjoituksissa ja kehittää edelleen.
Harjoitussuunnitelma pystyttiin toteuttamaan lähes kokonaisuudessaan, ainoastaan yksi asema jäi pois kalustovian vuoksi. Suunnitelman mukaisesti johtoasemana toiminut Mikkelin paloasema korvasi puuttuvan liikenteen.
Toimintaa muutamalla asemalla häirinnyt ohjelmien yksittäinen kaatuilu on selvitettävä. Onko kyseessä ominaisuus vai vika. Onneksi tuosta häiriöstä pääsee nopeasti eroon.
Lähettimen toimimista on tarkkailtava aina sanoman lähettämisen yhteydessä.

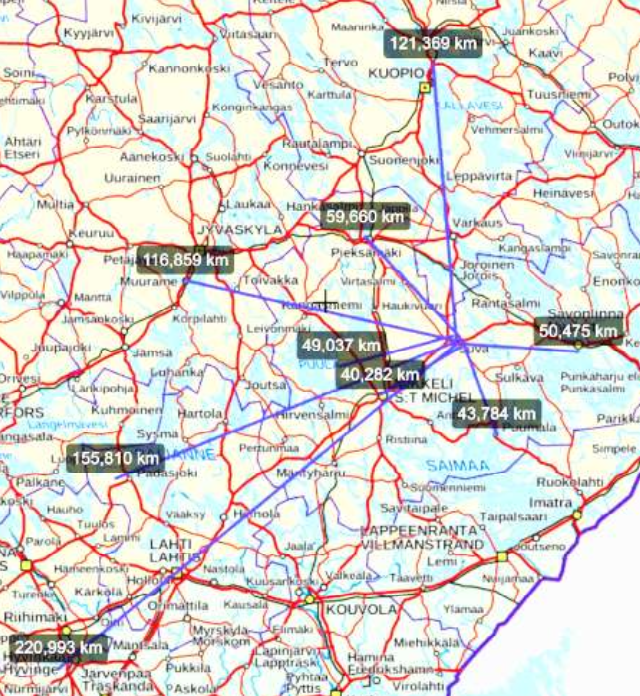

Radiokeli oli harjoituksen aikaan erinomainen. Ohessa kuva Juvan paloaseman harjoitus- ja APRS- taajuusalueen kuulluista lähetteistä (myös verkon ulkopuolisista). Myös Vanhanmäen toistin havaitsi kaikkien verkon pääteasemien ja toistinasemien liikenteen.

Kiitokset kaikille tähän tulokseen vaikuttaneille.
