JOHTAMISPAIKKAHARJOITUKSEN – VARAVERKKOHARJOITUKSEN NRO 11 LOPPURAPORTTI
1. Yleistä
Kaakkois-Suomen Viestikilta ry, Mikkelin Seudun radioamatöörit ry ja Pieksämäen Radioamatöörit ry järjestivät 16.11.2024 järjestyksessään jo yhdennentoista Johtamispaikkaharjoituksen, jolla testattiin Etelä-Savon Pelastuslaitokselle rakennetun varaverkon viidettä vaihetta.
Harjoituksessa oltiin yhteydessä samaan aikaan Pohjois-Karjalan Radiokerhon järjestämään vastaavan tyyppiseen harjoitukseen HF -taajuuksilla.
Ennen harjoitusta siihen osallistuvat harjoittelivat sekä kerholla, että kotiasemillaan viestitystä verkossa käytettävillä sanomaohjelmilla.
Harjoitussuunnitelma ja turvallisuussuunnitelma toimitettiin ennen harjoitusta harjoitukseen osallistuville sekä Pelastuslaitokselle.
Pieksämäen ja Mikkelin välisen sanomaliikenteen varmistamiseksi aktivoitiin Matti Muinosen (OH4MM) toimesta Vanhamäentien varressa sijaitseva toistinasema. Myös Juvalla olevan aseman oli tarkoitus hoitaa tarvitaessa tuota väliä.
2. Yhteydet ja niiden toteuttaminen
Varaverkon yhteydet toteutettiin VHF- taajuusalueella, puheyhteyksissä käytettiin ensisijaisesti taajuutta taajuus 145.750 MHz, -0.6 MHz erotus ja CTCSS 103,5 Hz aliääni (Mikkelin puhetoistin). Mikäli oli tarvetta jatkaa yhteydenoton jälkeen asiaa, piti siirtyä taajuudelle 145,350 MHz. Digi - yhteyksillä sanomaverkossa käytettiin taajuutta 144,825 MHz.
Sanomaverkossa käytettiin sovelluksia:
- softamodeemina SoundModem
- tavallinen viestittely EasyTerm
- varsinainen sanomaliikenne RMS Express (Winlink Express) Packet p2p
- HF-yhteyksillä RMS Express VARA HFWinlink ja Radio only
Asemina olivat Mikkelin ja Mäntyharjun paloasemat, Pieksämäen kerhoasema, Mikkelin kerhoasema, yksi yksityinen radioamatööriasema OH4CVI Mäntyharjussa (Halmeniemellä) ja yksi ajoneuvoasema Sulkavalla (Väätälänmäellä). Lisäksi verkossa toimivat Vanhamäentien toistinasema ja Juvan paloasemalle asennettu toistinasema. Mäntyharjulla toimi myös Halmeniemen kyläradioasema, joka oli kyläradiokalustolla yhteydessä Mäntyharjun paloasemaan. Paloasemilla käytettiin radioamatöörien radioita ja tietokoneita. Viestien ja sanomien kokoa oli rajoitettu alle 10 kilotavun, eli mitään word-tiedostoja tai kuvia ei lähetetty. Sanomapohjana oli harjoitusta varten laadittu harjoitussanoma-pohja.

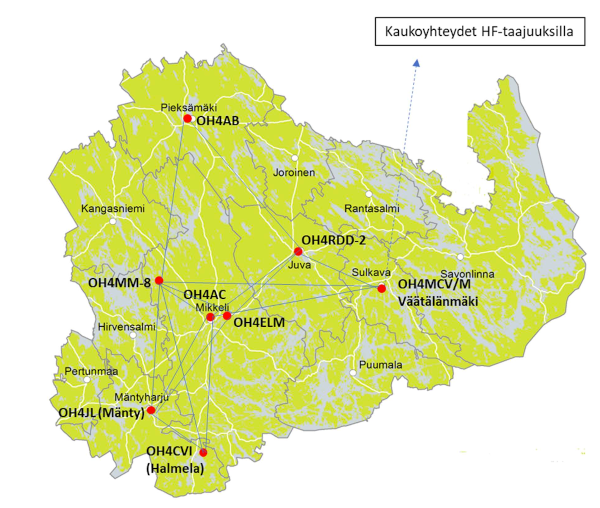

Harjoituksen yhteyskaavio
Puheyhteydet (VHF)
Aluksi toteutettiin kyläradioyhteyden testaus välillä Halmeniemen kylätalo ja Mäntyharjun paloasema. RHA68 kaluston kanava nro 12 (kutsukanava, taajuus 71,100 MHz). Jari Lamponen (OH4JL) oli rakentanut Mäntyharjun paloasemaa varten kyläradion taajuusaluueelle sopivan db-antennin, jonka hän sijoitti noin kolmen metrin pituisen tangon päähän paloasemalle.
Yhteys muodostui hyvin ja voimakkaana Halmetniemen kylätalon ja Mäntyharjun paloaseman välille. Mäntyharjun paloasemalla on käyttämättömiä antennikaapeleita operointitilan ja katon välillä. Tällainen db-antenni tulisi asentaa pysyvästi Mäntyharjun paloasemalle.
Harjoituksen muut puheyhteydet toteutettiin tukeutuen Mikkelin Tuukkalanvuoren puhetoistimeen (OH4RAC). Tämä toistin kantoi jopa Pieksämäen kerhoasemalle, joka sijaitsee korkealla paikalla Uhomäen päällä. Puhevaihe toteutettiin nopeutettuna ja siihen käytettiin vain varttitunti.
Digitaaliset yhteydet
Kaikki sanomayhteydet toimivat. Juvan toistin ei välittänyt sanomia, vaikka siihen saatiin yhteys. Vanhamäentien toistin (OH4MM-8) kattoi laajalla peittoalueellaan koko toiminta alueen ja sen kautta korvattiin OH4RDD-2:n toimimattomuus. OH4MM-8 kautta saatiin
toimimaan myös toistinyhteys Pieksämäelle.
Sanomat liikkuivat eri nopeuksilla, riippuen muusta liikenteestä ja sovelluksesta. VHF-puolella sanomien siirtonopeus vaihteli muutamasta sekunnista pariinkymmeneen sekuntiin. Kokonaisyhteysaika (joka sisältää sovellusten ”kättelyt” vastapuolen kanssa), oli parista kymmenestä sekunnista vajaaseen minuuttiin. Pitkät ajat tulivat varsinkin silloin kun yhteys kytkeytyi toistimen kautta tai joku toinen lähete katkaisi yhteyden. Siirtonopeus vaihteli noin kolmesta sadasta tavusta sekunnista, useaan tuhanteen tavuun sekunnissa. Radion käytössä on muistettava säätää kohinasalpa tarpeeksi epäherkäksi, ettei se katko huonolaatuista yhteyttä.
3. HF – yhteydet
Pohjois-Karjalan radioamatöörikerho on julkaissut harjoituksesta oman raporttinsa. Poikkeuksellisesti olimme mukana tuossa harjoituksessa vain yhden aseman osalta ja sekin vain osan aikaa.
4. Harjoitukseen osallistuneet
Tapio Teittinen (OH4ELM), harjoituksen johtaja, Mikkelin paloasema
Tuomo Malinen (OH4TJ), Mikkelin paloasema
Osmo Kiiski (OH4MCV/M), harjoituksen varajohtaja, ajoneuvoasema Sulkava ja samalla
Juvan paloaseman toistin (OH4RDD-2)
Heikki Huttunen (OH4RD), turvallisuusvastaava, Mikkelin kerhoasema OH4AC
Martti Susitaival (OH4FSL), Mikkelin kerhoasema OH4AC
Jari Lamponen (OH4JL), Mäntyharjun paloasema
Jukka Pakkanen (OH4CVI), Mäntyharju, Halmeniemi
Matti Muinonen (OH4MM), Vanhamäentien tukiasema OH4MM-8, Muinola
Vesa Kauppinen (OH4EA) Pieksämäen kerhoasema OH4AB
Jukka Tarvainen (OH4MFA) Pieksämäen kerhoasema OH4AB
5. Kutsut
Kutsuina käytettiin harjoituksessa asemilla työskentelevien henkilöiden radioamatöörikutsuja sekä Pieksämäen radioamatöörikerhon kutsua. EasyTerm -yhteyksillä kutsujen rakenne oli tyyppiä OH4XX-2. Harjoitusta varten toteutetut toistinasemat käyttivät niille kerhon antamia kutsuja.
6. Sovellusten käyttö ja liikennöinti
Ohjelmien osalta oli pari pikku ongelmaa winlinkin käyttäytymisessä, mutta niistäkin selvittiin. Selvästi on nähtävissä, että turhaa lähettämistä tulee välttää, että varsinaiset sanomat
menevät nopeasti perille. Ei vaadita kuittauksia sanomiin eikä niitä myöskään lähetetä, koska sovelluksesta on suoraan nähtävissä se, onko sanoma mennyt vastaanottajalle vai ei.
7. Yhteenveto
Harjoitussuunnitelma pystyttiin toteuttamaan lähes kokonaisuudessaan, ainoastaan Juvan toistimen tominnassa oli puutteita. Myös kyläradioyhteys saatiin toimimaan laadukkaasti.
Turhaa liikennöintiä tulee välttää, eli ei kuittauksia sanomille, näin saadaan sanomaliikenne joutuisammaksi. Kaikissa radioissa tulee olla valmiina mahdollisuus toimia sekä puheella, että digimodella.
Taajuudet valmiina. Jos tämä ei ole mahdollista, niin antennikaapeliin haaroitin ja puheyhteyden hoitaminen toisella kalustolla.
Kiitokset kaikille tähän tulokseen vaikuttaneille.
Mikkelin Seudun Radioamatöörit ry
Pieksämäen Radioamatöörit ry
Kaakkois-Suomen Viestikilta ry
